بيت / منتج / مضخة خط الأنابيب / مضخة خط الأنابيب المبطنة بالفلور الرأسي IHG-F

مضخة خط الأنابيب المبطنة بالفلور الرأسي IHG-F الشركات المصنعة

عرض المنتجات اتصل بنا
  • مضخة خط الأنابيب المبطنة بالفلور الرأسي IHG-F
مضخة خط الأنابيب

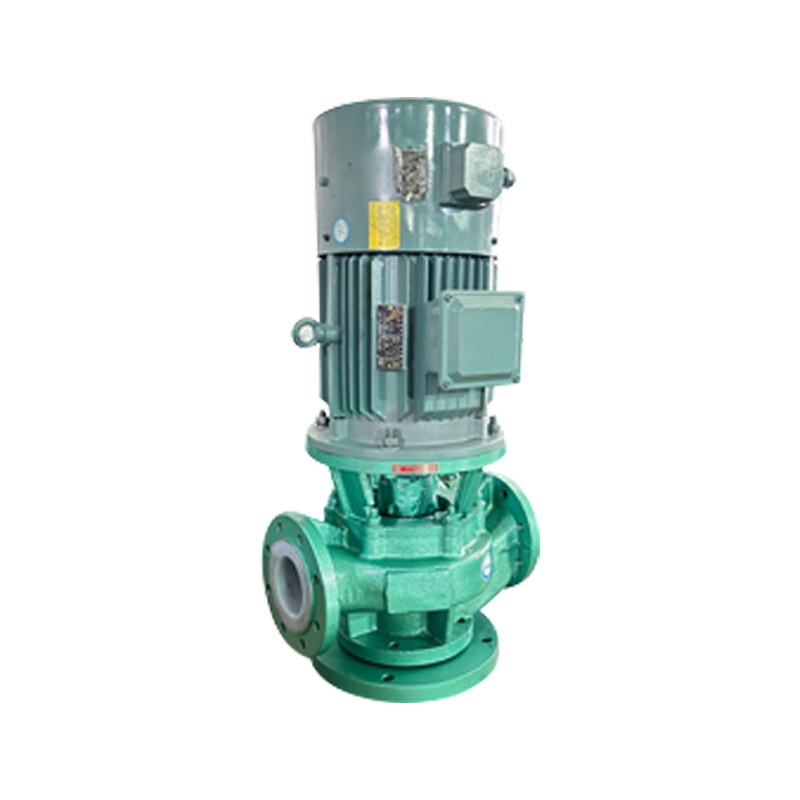

مضخة خط الأنابيب المبطنة بالفلور الرأسي IHG-F

درجة الحرارة المعمول بها: -20 درجة مئوية ~ 150 درجة مئوية

مضخة خط الأنابيب المبطنة بالفلور IHG-F هي بنية رأسية مع نفس مدخل القطر والمخرج ويقع على نفس خط الوسط. يرتبط المكره مباشرةً بالعمود الحركي ، وله كفاءة عالية ، وتوفير للطاقة ، وضوضاء منخفضة ، ويمكن أن يوازن بشكل فعال الحمل الشعاعي والمحوري الناتج عن تشغيل المضخة ؛ يتكون ختم العمود من الختم الميكانيكي الخارجي المتقدم ، ويصنع الحلقة من السيراميك الألومينا ، ويتم تصنيع الحلقة المتحركة من مواد ملء PTFE (مجهزة خصيصًا بمواد أخرى وفقًا لظروف العمل الخاصة للمستخدمين) ، والتي هي مقاومة للارتداء ومقاومة للتآكل ولديها أداء ختم جيد ، والذي يزيد بشكل فعال من حياة الختم الميكانيكي ؛ بنية بسيطة ، سهولة الصيانة ، البصمة الصغيرة ، في إصلاح واستبدال المكره والأختام وغيرها من أجزاء ارتداء ، لا حاجة لإزالة الأنبوب. يستخدم هذا المنتج على نطاق واسع في البترول ، والصناعة الكيميائية ، والمعادن ، والطاقة الكهربائية ، والورق ، وتهدئة غاز المداخن ، وإزالة الغبار ، والألياف الصناعية الصيدلانية الغذائية ، وغيرها من القطاعات.

+ اتصل بنا + تنزيل الكتالوج

وصف المنتج

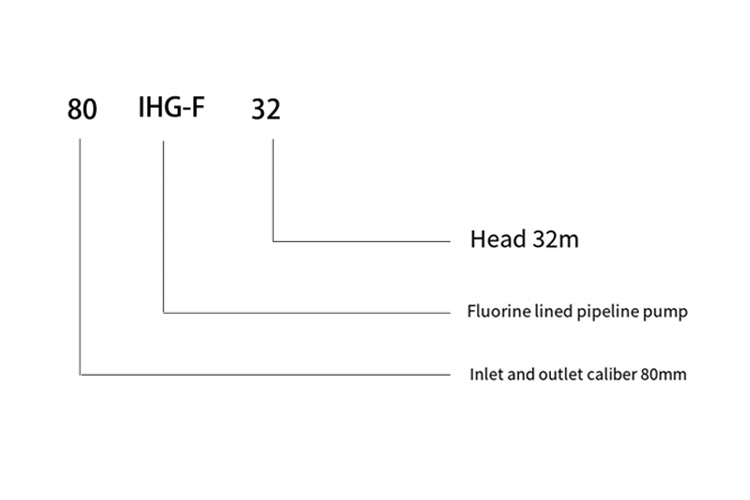

هيكل IHG-F و Material & Model Sense

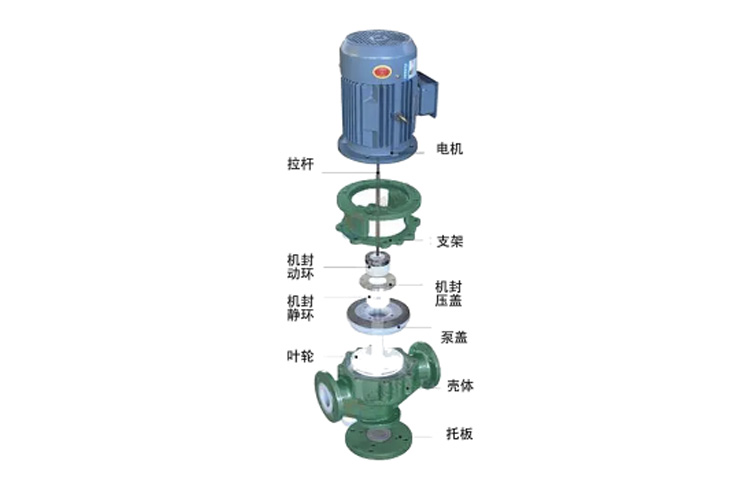

الهيكل والمواد

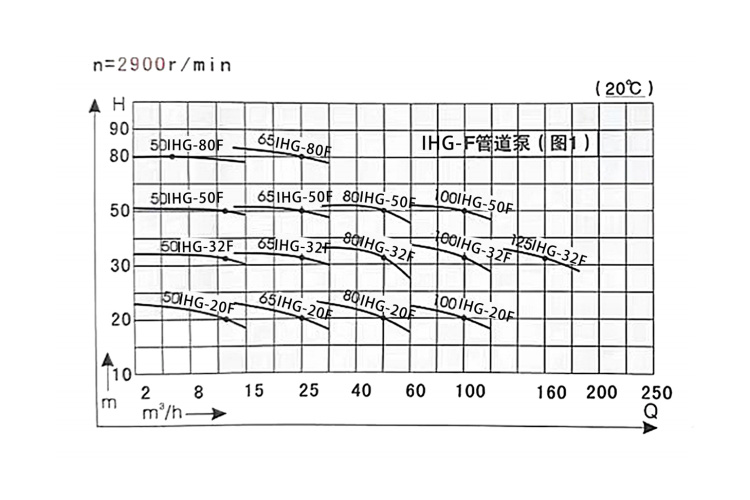

(ن = 2900R/دقيقة) DIAGRAM

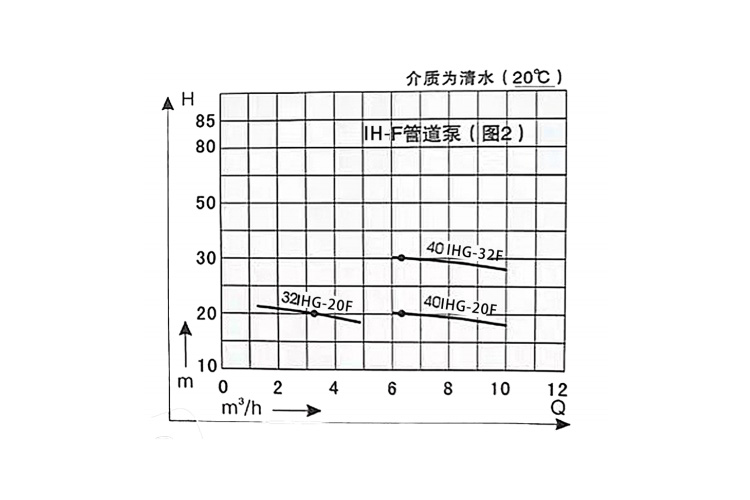

(ن = 2900R/دقيقة) DIAGRAM

النموذج والتاريخ الفني

نموذج تدفق
(M³/H) 		رأس المضخة
(م) 		η
(٪) 		بدل التجويف
م 		مدخل X منفذ
مم 		قوة
(KW) 		وزن
(كجم)
32IHG-20F 2 20.5 15 2.5 32 × 32 1.1 59
*3.2 20 22
5.5 18 24
40IHG-20F 8 20 31 2.5 40 × 40 1.5 50
*6.3 20 30
10 18 32
40IHG-32F 8 32 31 3.5 40 × 40 3 82
*6.3 32 30
10 30 32
50IHG-20F
7 		22
40 		3.5 50 × 50 2.2 84
*12.5 20 45
15 16 42
50IHG-32F 33 33 3.5 50 × 50 4 88
*12.5 32 45
15 30 45
50IHG-50F 7 51 28 3.5 50 × 50 7.5 135
*12.5 50 40
15 49 48
50IHG-80F 7 80 20 5 50 × 50 11 180
*12.5 80 30
15 77 38
65IHG-20F 15 22 47 3.5 65 × 65 3 83
*25 20 52
35 16 57
65IHG-32F 15 33 38 3.5 65 × 65 5.5 118
*25 32 47
35 30 57
65IHG-50F 15 52 30 3.5 65 × 65 11 178
*25 50 45
35 46 42
65IHG-80F 15 82 30 3.5 65 × 65 18.5 220
*25 80 42
35 72 44
80IHG-20F 35 22 42 4 80 × 80 5.5 126
*50 20 55
60 18 60
80IHG-32F 35 33 45 4 80 × 80 11 180
*50 32 50
60 27 39
80IHG-50F 35 52 43 4 80 × 80 18.5 220
*50 50 55
60 45 43
100ihg-20f 65 22 57 4.5 100 × 100 11 192
*100 20 60
120 17 63
100ihg-32f 65 35 57 5 100 × 100 18.5 240
*100 32 62
110 26 65
100ihg-50f 65 51 54 5 100 × 100 30 340
*100 50 60
120 43 48

تثبيت/وlأngهsizه

نموذج أبعاد المظهر والتصاعد حجم شفة مدخل حجم شفة المخرج
ح ح ل f ث ر أ n -φd ج e n -φd a ب ج e n -φd
32IHG-20F 545 125 320 20 130 80 230 4 -φ18 32 20 4-M16 140 100 35 20 4-M16
40IHG-20F 580 125 320 20 130 80 230 40 21 150 110 40 21
40IHG-32F 650 135 340 20 130 80 230 40 21 150 110 40 21
50IHG-20F 615 145 330 20 130 80 230 50 21 165 125 40 21
50IHG-32F 670 145 340 20 130 80 230 50 21 165 125 50 21
50IHG-50F 755 150 424 25 160 100 280 4 -220 50 21 165 125 50 21
50IHG-80F 910 148 440 25 160 100 280 50 21 165 125 50 21
65IHG-20F 695 155 340 25 160 100 240 65 21 8-M16 185 145 65 21 8-M16
65IHG-32F 725 155 380 25 160 100 240 65 21 185 145 65 21
65IHG-50F 870 160 420 25 160 100 240 65 23 185 145 65 23
65IHG-80F 980 165 470 25 180 150 300 66
00 		23 185 145 65 23
80IHG-20F 735 170 420 25 160 100 260 80 23 200 160 80 23
80IHG-32F 930 170 440 25 160 100 260 80 23 200 160 80 23
80IHG-50F 945 175 460 25 160 100 260 80 23 200 160 80 23
100ihg-20f 950 185 440 25 195 140 300 4-25 100 23 220 180 100 23
100ihg-32f 1020 210 470 25 195 140 300 100 23 220 180 100 23
100iHG-50F 1150 220 470 25 195 140 300 100 23 220 180 100 23

+ فهم معلمات المنتج التفصيلية
