بيت / منتج / مضخة الطرد المركزي / مضخة الطرد المركزي المبطن للفلور / IHF تصطف على الفلور أحادي المرحلة ، مضخة الطرد المركزي الكابولي أحادي المركز

IHF تصطف على الفلور أحادي المرحلة ، مضخة الطرد المركزي الكابولي أحادي المركز الشركات المصنعة

عرض المنتجات اتصل بنا
  • IHF تصطف على الفلور أحادي المرحلة ، مضخة الطرد المركزي الكابولي أحادي المركز
مضخة الطرد المركزي المبطن للفلور

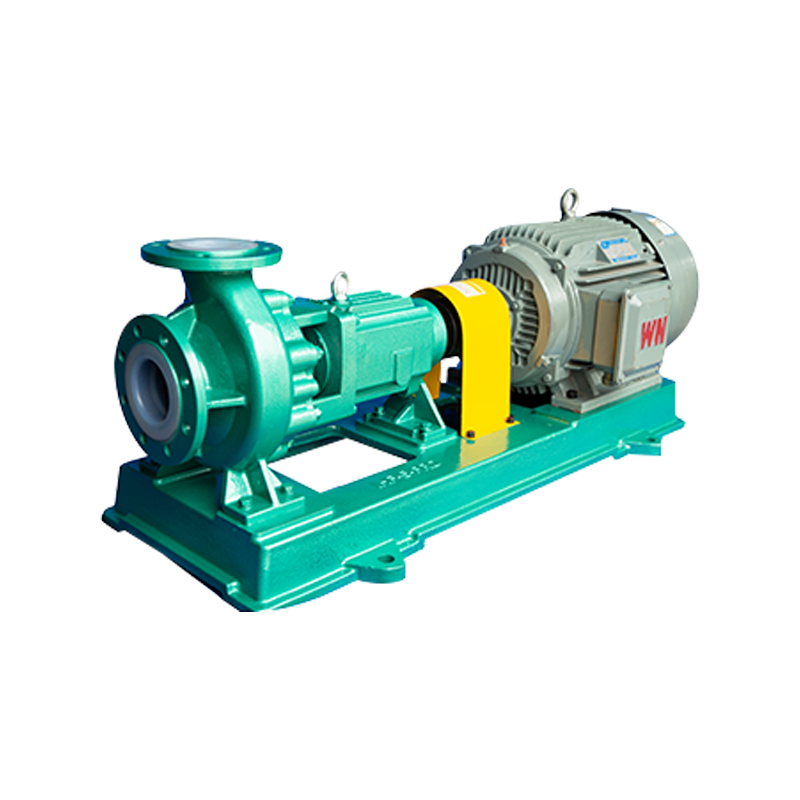

IHF تصطف على الفلور أحادي المرحلة ، مضخة الطرد المركزي الكابولي أحادي المركز

درجة الحرارة المعمول بها: -20 درجة مئوية ~ 150 درجة مئوية

مضخة Fluoroplastic من سلسلة IHF هي مضخة الطرد المركزي أحادي المرحلة ، أحادية الطرد ، ناتئ. يتكون جسم المضخة من قشرة معدنية مبطنة مع الفلوروبانيات ، ويصنع المكره وغطاء المضخة من الإدراج المعدني ملفوفة في صب الضغط الفلوري. تم تصميمه وفقًا للمعيار الدولي ISO2858. هذا المنتج له بنية معقولة وأداء مستقر وموثوق. يستخدم على نطاق واسع في الصناعات مثل التخليل الحمضي ، والإنتاج الحمضي والقلوي ، ورسم الرش ، ونقل المنحل بالكهرباء في صهر المعادن غير الحديدية ، ونقل مياه الكلور في مشاريع غشاء التبادل الأيوني ، ومعالجة مياه الصرف الصحي ، واللفافة الكهربائية ، والمبيدات ، إلخ. في تصنيع السيارات .33333

+ اتصل بنا + تنزيل الكتالوج

وصف المنتج

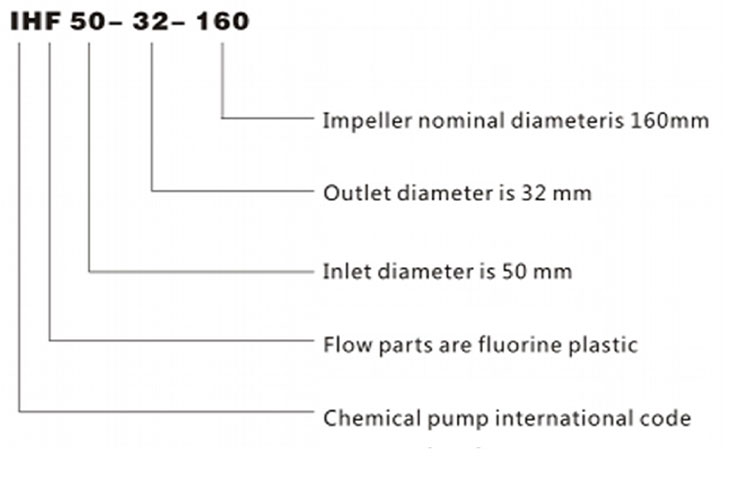

IHF نموذج الإحساس والهيكل والمواد

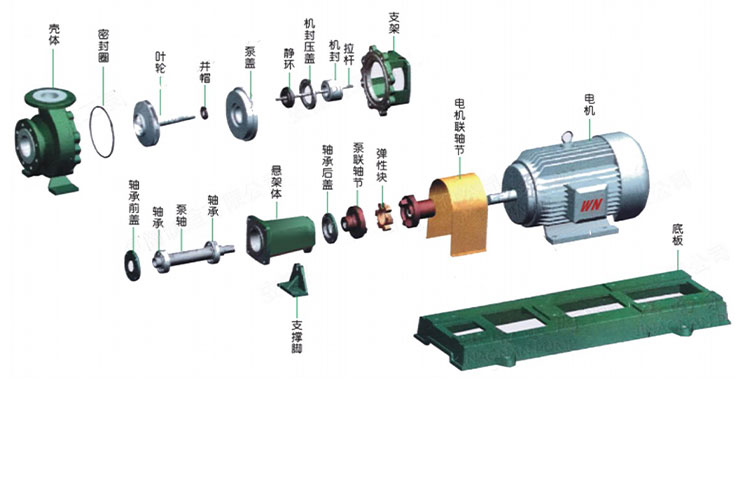

الهيكل والمواد

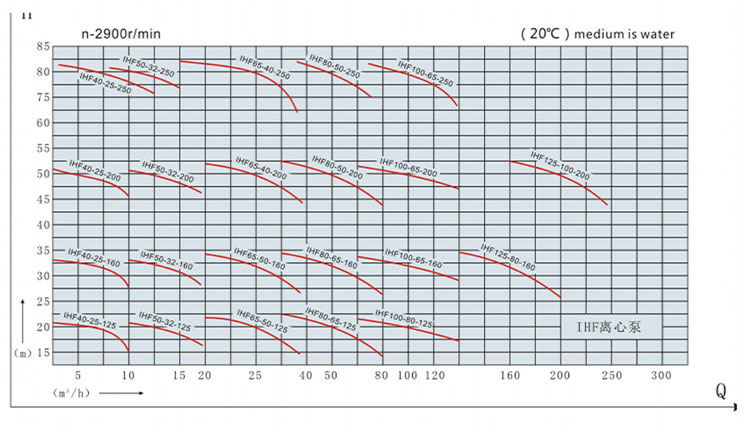

(ن = 2900R/دقيقة) DIAGRAM

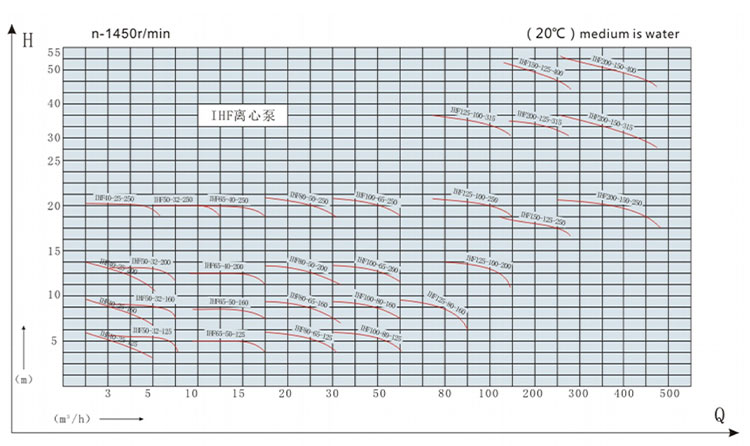

(N-1450R/دقيقة) DEAGRAM

النموذج والتاريخ الفني

الجدول 1: مزود بمحرك ثانوي N = 2900R/دقيقة ، ضغط التصميم: 1.6MPa ، "*" هو المعلمة القياسية.

رقم نموذج تدفق
م/ح 		قدرة الرفع كفاءة NPSH مدخل ×
مَنفَذ 		قوة المحرك وزن
1 IHF25-20-125 2 20.5 25 2.5 25 × 20 1.1 75
*3.2 20 32
5.5 18 46
2 IHF25-20-160 2 33 18 2.5 25 × 20 2.2 85
*3.2 32 25
5.5 30 32
3 IHF25-20-200 2 51 11 3 25 × 20 4 140
*3.2 50 18
6 49 20
4 IHF25-20-250 2 80 12 2.5 25 × 20 7.5 225
*3.6 80 18
5.5 78 26
5 IHF32-20-125 2 20.5 25 2.5 32 × 20 1.1 75
*3.2 20 32
5.5 18 46
6 IHF32-20-160 2 33 18 2.5 32 × 20 2.2 85
*3.2 32 25
2 30 32
7 IHF32-20-200 2 51 11 3 32 × 20 4 140
*3.2 50 18
5.5 49 20
8 IHF32-20-250 2 80 12 2.5 25 × 20 7.5 225
*3.6 80 18
5.5 78 26
9 IHF40-25-125 *6.3 20 30 2.5 40 × 25 1.5 75
8 20 31
10 18 32
10 IHF40-25-160 *6.3 32 30 3 40 × 25 3 124
8 32 31
10 30 32
11 IHF40-25-200 *6.3 50 20 3 40 × 25 5.5 170
8 50 23
10 48 30
12 IHF40-25-250 *6.3 80 20 5 40 × 32 11 255
8 80 24
12 78 34
13 IHF40-32-250 *6.3 80 20 5 40 × 32 11 255
8 80 24
12 78 34
14 IHF50-32-125 7 22 47 3.2 50 × 32 2.2 110
*12.5 20 52
15 16 50
15 IHF50-32-160 7 33 35 3.2 50 × 32 4 135
*12.5 32 47
15 30 47
16 IHF50-32-200 7 51 28 3.2 50 × 32 7.5 180
*12.5 50 40
15 49 48
17 IHF50-32-250 7 80 21 5 50 × 32 11 255
*12.5 80 34
15 77 38
18 IHF65-50-125 15 22 46 3.5 65 × 50 3 135
*25 20 61
35 16 67
19 IHF65-50-160 15 33 45 3.5 65 × 50 5.5 155
*25 32 56
35 30 65
20 IHF65-40-200 15 52 35 3.5 65 × 40 11 210
*25 50 51
35 46 48
21 IHF65-40-250 15 82 33 3.5 65 × 40 18.5 360
*25 80 48
35 72 50
22 IHF65-40-315 15 127 35 4 65 × 40 37 475
*25 125 40
35 112 38
23 IHF80-65-125 35 22 52 4 80 × 65 5.5 195
*50 20 65
60 18 70
24 IHF80-65-160 35 33 60 4 80 × 65 11 228
*50 32 64
60 27 53
25 IHF80-50-200 35 52 55 4 80 × 50 15 250
*50 50 63
60 45 55
26 IHF80-50-250 35 82 48 4.5 80 × 50 30 480
*50 80 56
60 72 50
27 IHF80-50-315 35 127 45 5 80 × 50 45
*50 125 50
60 112 48
28 IHF100-80-125 65 22 62 4.5 100 × 80 11 245
*100 20 65
120 17 68
29 IHF100-80-160 65 35 65 5 100 × 80 15 250
*100 32 70
110 26 65
30 IHF100-65-200 65 51 62 5 100 × 65 30 480
*100 50 68
120 43 56
31 IHF100-65-250 65 82 60 5 100 × 65 45 550
*100 80 65
120 65 70
32 IHF100-65-315 65 127 55 5.5 100 × 65 75 860
*100 125 60
120 112 58
33 IHF125-80-160 100 38 57 5 125 × 80 18.5 460
*160 32 64
180 26 52
34 IHF125-100-200 120 55 63 6 125 × 100 55 660
*200 50 65
220 45 62
35 IHF125-100-250 120 86 54 6 125 × 100 75 850
*200 80 68
210 65 61

النموذج والتاريخ الفني

الجدول 2: مزود بأربعة مراحل محرك N = 1450R/دقيقة ، ضغط التصميم: 1.6MPa ، "*" هو المعلمة القياسية.

رقم نموذج تدفق
م/ح 		قدرة الرفع （م） كفاءة
٪ 		NPSH
م 		مدخل ×
مَنفَذ 		قوة المحرك وزن
1 IHF40-25-200 2 13 23 3 40 × 25 0.6 80
*3.2 13
4 10
2 IHF40-25-250 *3 20 15 5 40 × 32 1.5 85
4 20 20
6 19.5 30
3 IHF40-32-250 *3 20 15 5 40 × 32 1.5 85
4 20 20
6 19.5 30
4 IHF50-32-125 3.5 4.5 40 3.2 50 × 32 0.55 75
*6.3 5 45
7.5 4 42
5 IHF50-32-160 3.5 9 30 3.2 50 × 32 0.55 95
*6.3 8 40
7.5 7.5 40
6 IHF50-32-200 3.5 12.8 22 3.2 50 × 32 1.1 105
*6.3 12.5 33
7.5 12.3 40
7 IHF50-32-250 3.5 20 15 5 50 × 32 1.5 130
*6.3 20 30
7.5 19.3 32
8 IHF50-32-315 4 26 12 4 50 × 32 4 155
*6.3 25 15
10 22 18
9 IHF65-50-125 7.5 3.8 40 3.5 65 × 50 0.55 82
*12.5 5 55
17.5 4 61
10 IHF65-50-160 7.5 8.8 40 3.5 65 × 50 1.1 95
*12.5 8 51
17.5 7.5 60
11 IHF65-40-200 7.5 13 30 3.5 65 × 40 1.5 115
*12.5 12.5 46
17.5 11.5 42
12 IHF65-40-250 7.5 20.5 28 3.5 65 × 40 3 145
*12.5 20 43
17.5 18 45
13 IHF65-40-315 7.5 32.5 35 4 65 × 40 5.5
*12.5 32 40
17.5 30 38
14 IHF80-65-125 17.5 5.5 50 4 80 × 65 1.1 110
*25 5 64
30 4.5 68
15 IHF80-65-160 17.5 8.3 58 4 80 × 65 1.5 115
*25 8 62
30 6.8 50
16 IHF80-50-200 17.5 13 48 4 80 × 50 2.2 120
*25 12.5 57
30 11.3 48
17 IHF80-50-250 17.5 20.5 43 4.5 80 × 50 5.5 145
*25 20 51
30 11.3 45
18 IHF80-50-315 17.5 32.5 45 5 80 × 50 7.5
*25 32 50
30 30 48
19 IHF100-80-125 32.5 5.5 60 4.5 100 × 80 1.5 130
*50 5 64
60 4.3 65
20 IHF100-80-160 32.5 8.8 62 5 100 × 80 2.2 140
*50 8 69
55 6.5 62
21 IHF100-65-200 32.5 12.8 62 5 100 × 65 5.5 330
*50 12.5 68
60 10.8 56
22 IHF100-65-250 32.5 20.5 60 5 100 × 65 5.5 360
*50 20 65
60 16.3 70
23 IHF100-65-315 32.5 32.5 55 5.5 100 × 65 11
*50 32 60
60 30 58
24 IHF125-80-160 50 9.5 55 5 125 × 80 5.5 305
*80 8 62
90 6.5 50
25 IHF125-100-200 60 13.8 60 6 125 × 100 11 380
*100 12.5 64
110 11.3 60
26 IHF125-100-250 60 21 53 6 125 × 100 15 400
*100 20 69
120 19 71
27 IHF125-100-315 60 32.5 55 6 125 × 100 22 570
*100 32 60
110 30 58
28 1HF150-125-250 120 22 60 5 150 × 125 22 500
*200 20 65
240 18 64
29 IHF150-125-315 120 35 54 5 150 × 125 45 700
*200 32 63
240 30 62
30 IHF200-150-250 240 22 60 5.5 200 × 150 45 700
*400 20 68
480 17 62
31 IHF200-150-315 240 36 55 5.5 200 × 150 75 1180
*400 32 64
480 29 63

تثبيت حجم/شفة

محرك مرحلتين 2900R/دقيقة ، رقم شفة القياسي حG/ر20592-2009 ، 1.6Mصأ RF.

رقم نموذج أبعاد المظهر والتركيب حجم الحافة المستوردة تصدير الحافة حجم
ل ب ق P A ث T H ح و 4- د ج أ ب ه n -φd ك ز أنا ي n -φt
1 IHF25-20-125 715 720 500 110 70 295 250 297 172 80 4 -220 25 115 85 18 4 -214 20 105 75 18 4-M12
2 IHF25-20-160 815 720 500 110 80 295 250 352 192 80 25 115 85 18 20 105 75 18
3 IHF25-20-200 970 1000 650 170 89 395 330 440 260 80 4-25 25 115 85 18 20 105 75 18
4 IHF25-20-250 1032 1000 660 170 90 450 400 460 280 80 25 115 85 18 20 105 75 18
5 IHF32-20-125 715 720 500 110 70 295 250 297 172 80 4 -220 32 140 100 18 4 -φ18 20 105 75 18
6 IHF32-20-200 970 1000 650 170 89 395 330 440 260 80 4-25 32 140 100 18 20 105 75 18
IHF40-25-125 740 720 500 110 70 295 250 297 172 80 40 150 110 20 4-M16 25 115 85 18
8 IHF40-25-160 1025 950 590 150 80 395 330 392 232 100 40 150 110 20 25 115 85 18
9 IHF40-25-200 1075 990 650 170 80 450 380 440 260 100 40 150 110 20 25 115 85 18
10 IHF40-32-250 1200 1130 720 205 95 485 435 480 280 100 40 150 110 20 32 140 100 18 4-M16
15 IHF65-50-125 995 950 590 150 80 395 330 352 212 80 65 185 145 20 8-218 50 165 125 20
16 IHF65-50-160 1075 990 650 170 80 450 380 392 232 80 65 185 145 20 50 165 125 20
17 IHF65-40-200 1180 1130 720 205 95 485 435 440 260 100 65 185 145 20 40 150 110 18
18 IHF65-40-250 1350 1270 840 215 100 490 440 505 280 100 65 185 145 20 40 150 110 18
19 IHF65-40-315 1495 990 940 245 115 610 550 595 345 100 4-28 65 185 145 20 40 150 110 18
20 IHF80-65-125 1095 130 650 170 80 450 380 392 232 100 4-25 80 200 160 20 65 185 145 8-M16
21 IHF80-65-160 1180 1150 720 205 95 485 435 440 260 100 80 200 160 20 65 185 145
22 IHF80-50-200 1180 1150 720 205 95 485 435 460 260 100 80 200 160 20 50 165 125 20 4-M16
23 IHF80-50-250 1543 1420 920 240 98 610 530 505 280 125 80 200 160 20 50 165 125 20
24 IHF80-50-315 1566 1430 940 245 115 610 550 625 345 125 80 200 160 20 50 165 125 20
25 IHF100-80-125 1180 1130 720 205 95 485 435 440 260 100 100 220 180 22 80 200 160 20 8-M16
26 IHF100-80-160 1180 1130 720 205 95 485 435 500 280 100 100 220 180 22 8-M16 80 200 160 20
27 IHF100-65-200 1543 1420 920 240 95 610 530 505 280 100 100 220 180 22 8-218 65 185 145 20
28 IHF100-65-250 1657 1500 1055 220 95 660 600 595 345 125 4-28 100 220 180 22 65 185 145 20
29 IHF100-65-315 1775 1800 1200 300 140 730 670 685 405 125 100 220 180 22 65 185 145 20
30 IHF125-80-160 1543 1420 920 240 95 610 530 505 280 125 4-25 125 250 210 22 80 200 160 20
31 IHF125-100-200 1690 [1620 1055 280 110 660 600 650 370 125 4-28 125 250 210 22 8-M16 100 220 180 20
32 IHF125-100-250 [1780 [1800 1200 300 140 730 670 685 405 140 125 250 210 22 100 220 180 20

تثبيت حجم/شفة

محرك 1450R/دقيقة من أربع مراحل ، رقم قياسي من الحافة حG/ر20592-2009 ، 1.6Mصأ RF.

رقم نموذج أبعاد المظهر والتركيب حجم الحافة المستوردة تصدير الحافة حجم
ل ب ق P A ث T H ح و 4- د ج أ ب ه n -φd ك ز أنا ي n -φt
1 IHF40-25-250 945 920 590 150 80 395 330 480 280 100 4-25 40 150 110 20 4-M16 25 115 85 18 4-M12
2 IHF40-32-250 945 920 590 150 80 395 330 480 280 100 40 150 110 20 4-M16 32 140 100 18 4-M16
3 IHF50-32-125 900 820 540 140 80 395 330 352 212 80 50 165 125 20 4 -φ18 32 140 100 18
4 IHF50-32-160 900 820 540 140 80 395 330 392 232 80 50 165 125 20 4 -φ18 32 140 100 18
5 IHF50-32-200 925 820 540 140 80 395 330 440 260 80 50 165 125 20 4 -φ18 32 140 100 18
6 IHF50-32-250 945 920 600 155 80 390 350 480 280 100 50 165 125 20 4 -φ18 32 140 100 18
7 IHF50-32-315 1220 1150 650 250 90 480 420 565 325 140 50 165 125 20 4 -φ18 32 140 100 18
8 IHF65-50-125 900 820 540 140 80 360 320 352 212 80 65 185 145 20 8-218 50 165 125 20
9 1HF65-50-160 925 820 540 140 80 360 330 392 232 80 65 185 145 20 8-218 50 165 125 20
10 IHF65-40-200 945 920 540 155 80 360 330 440 260 100 65 185 145 20 8-218 40 150 110 18
11 IHF65-40-250 1130 1000 650 170 95 450 400 505 280 100 65 185 145 20 8-218 40 150 110 18
12 IHF80-65-125 925 920 540 140 80 360 330 392 232 100 80 200 160 20 8-218 65 185 145 8-M16
13 IHF80-65-160 970 920 600 155 80 390 350 440 260 100 80 200 160 20 8-218 65 185 145
14 IHF80-50-200 1015 920 600 155 80 390 350 460 260 100 80 200 160 20 8-218 50 165 125 20 4-M16
15 IHF80-50-250 1250 1060 650 200 95 490 440 505 280 125 80 200 160 20 8-218 50 165 125 20
16 IHF80-50-315 1216 1200 740 190 100 490 440 625 345 125 4-24 80 200 160 20 8-218 50 165 125 20
17 IHF100-80-125 970 920 600 155 80 390 350 440 260 100 4-25 100 220 180 22 8-218 80 200 160 20 8-M16
18 IHF100-80-160 1130 1000 650 170 95 450 400 500 280 100 100 220 180 22 8-M16 80 200 160 20
19 IHF100-65-200 1250 1060 650 200 95 490 435 505 280 100 100 220 180 22 8-218 65 185 145 20
20 IHF100-65-250 1220 1250 720 190 125 490 440 550 300 125 100 220 180 22 8-218 65 185 145 20
21 IHF100-65-315 1450 1380 900 240 90 560 500 580 300 125 4-24 100 220 180 22 8-218 65 185 145 20
22 IHF125-80-160 1250 1060 660 200 95 490 440 505 280 125 4-25 125 250 210 22 8-218 80 200 160 20
23 IHF125-100-200 1355 1270 840 215 95 540 490 650 370 125 4-28 125 250 210 8-M16 100 220 180 20
24 IHF125-100-250 1475 1400 940 230 125 560 500 580 300 140 125 250 210 22 8-M16 100 220 180 20
25 IHF125-100-315 1685 1600 800 350 100 520 470 735 420 140 4-24 125 250 210 27 8-19 100 220 180 24
26 IHF150-125-250 1555 1430 940 245 140 610 550 750 395 140 4-28 150 285 240 30 8 -20 125 245 210 27
27 IHF150-125-315 1662 1600 1060 270 125 660 600 755 400 140 150 285 240 30 8 -20 125 245 210 27
28 IHF200-150-250 1690 1600 1060 270 125 660 600 775 400 165 200 340 295 33 12- 150 285 240 28 8-M20
29 IHF200-150-315 1980 1970 1200 300 140 730 670 840 440 165 200 340 295 33 12 - 150 285 240 28
+ فهم معلمات المنتج التفصيلية
المنتجات ذات الصلة
Contact Us

We attach great importance to your letter and will reply to you as soon as possible.

معلومات عنا

Anhui Freida Pump and Valve Manufacturing Technology Co. ، Ltd. شركة شاملة تجمع بين الصناعة والتجارة، متخصصة في إنتاج مختلف أنواع المضخات الكيميائية، بما في ذلك المضخات المغناطيسية، ومضخات الطرد المركزي، والمضخات الغاطسة، والمضخات ذاتية التحضير، ومضخات الأنابيب، والمضخات المقاومة للتآكل والاهتراء. تعتمد الشركة على تقنيات متقدمة للتحليل الهندسي بمساعدة الحاسوب (CFD)، وتقنية التصنيع باستخدام الحاسب الآلي (CNC)، وأنظمة اختبار ومراقبة جودة صارمة لضمان جودة منتجاتها. كمصنّع للمضخات الكيميائية، نفخر بكوننا شركة رائدة في هذا المجال.

يتم تصدير منتجاتنا بشكل أساسي إلى بلدان ومناطق متعددة في جميع أنحاء العالم ، بما في ذلك الولايات المتحدة وألمانيا واليابان وإسبانيا وإيطاليا والمملكة المتحدة وكوريا الجنوبية وأستراليا وكندا ، وأنشأت علاقات تعاونية مع العديد من المصانع الكيميائية ، ومحطات معالجة الصرف الصحي ، ومحطات طاقة جديدة ، بما في ذلك العديد من شركات Fortune 500. من خلال جودة وخدمة المنتج المستمرة والمستقرة ، أصبح موردًا مهمًا للمضخات الكيميائية لهذه المؤسسات في الصين ، وفاز بتقدير واسع في الأسواق المحلية والأجنبية.

شرف

  • Anhui Freida Pump and Valve Manufacturing Technology Co. ، Ltd.
    شهادة
  • Anhui Freida Pump and Valve Manufacturing Technology Co. ، Ltd.
    شهادة
  • Anhui Freida Pump and Valve Manufacturing Technology Co. ، Ltd.
    شهادة
  • Anhui Freida Pump and Valve Manufacturing Technology Co. ، Ltd.
    شهادة
  • Anhui Freida Pump and Valve Manufacturing Technology Co. ، Ltd.
    شهادة
  • Anhui Freida Pump and Valve Manufacturing Technology Co. ، Ltd.
    شهادة

أخبار

  • كيفية اختيار مضخة مغناطيسية لتطبيقي؟
    أخبار الصناعة 2025-08-05

    اختيار المضخة المغناطيسية اليمنى ( مضخة محرك مغناطيسي ) أمر بالغ الأهمية لضمان تشغيل نظامك بكفاءة وأمان. تشتهر المضخات المغناطيسية بخصائصها الخالية من التسرب ، مقاومة للتآكل ، وسهلة الصيانة ...

    عرض More
  • ما هي التطبيقات الرئيسية لمضخة الطرد المركزي للحديد الزهر؟
    أخبار الصناعة 2025-08-01

    ال مضخة الطرد المركزي للحديد الزهر هي قطعة أساسية من المعدات في عمليات صناعية لا حصر لها. تقدر بدورها المتانة ، وفعالية التكلفة ، والأداء الموثوق به ، وهو يلعب دورًا حيويًا عبر مجموعة واسعة ...

    عرض More
  • ما هو الفرق بين مضخة الطرد المركزي ومضخة المياه؟
    أخبار الصناعة 2025-07-24

    فهم فئة "مضخة المياه" يشمل مصطلح "مضخة المياه" أي جهاز مصمم لزيادة الماء من مكان إلى آخر ، عادةً عن طريق إنشاء الضغط أو الشفط. تتضمن هذه الفئة مجموعة متنوعة من آليات الضخ ، كل منها م...

    عرض More
  • ما هي المضخة الذاتية؟
    أخبار الصناعة 2025-07-15

    أ مضخة تنشط الذات ، المعروف أيضا باسم مضخة التحضير التلقائي ، هو نوع من مضخة السوائل المصممة مع القدرة على مسح الهواء من خط الشفط دون مساعدة خارجية. على عكس المضخات التقليدية للطرد ال...

    عرض More
